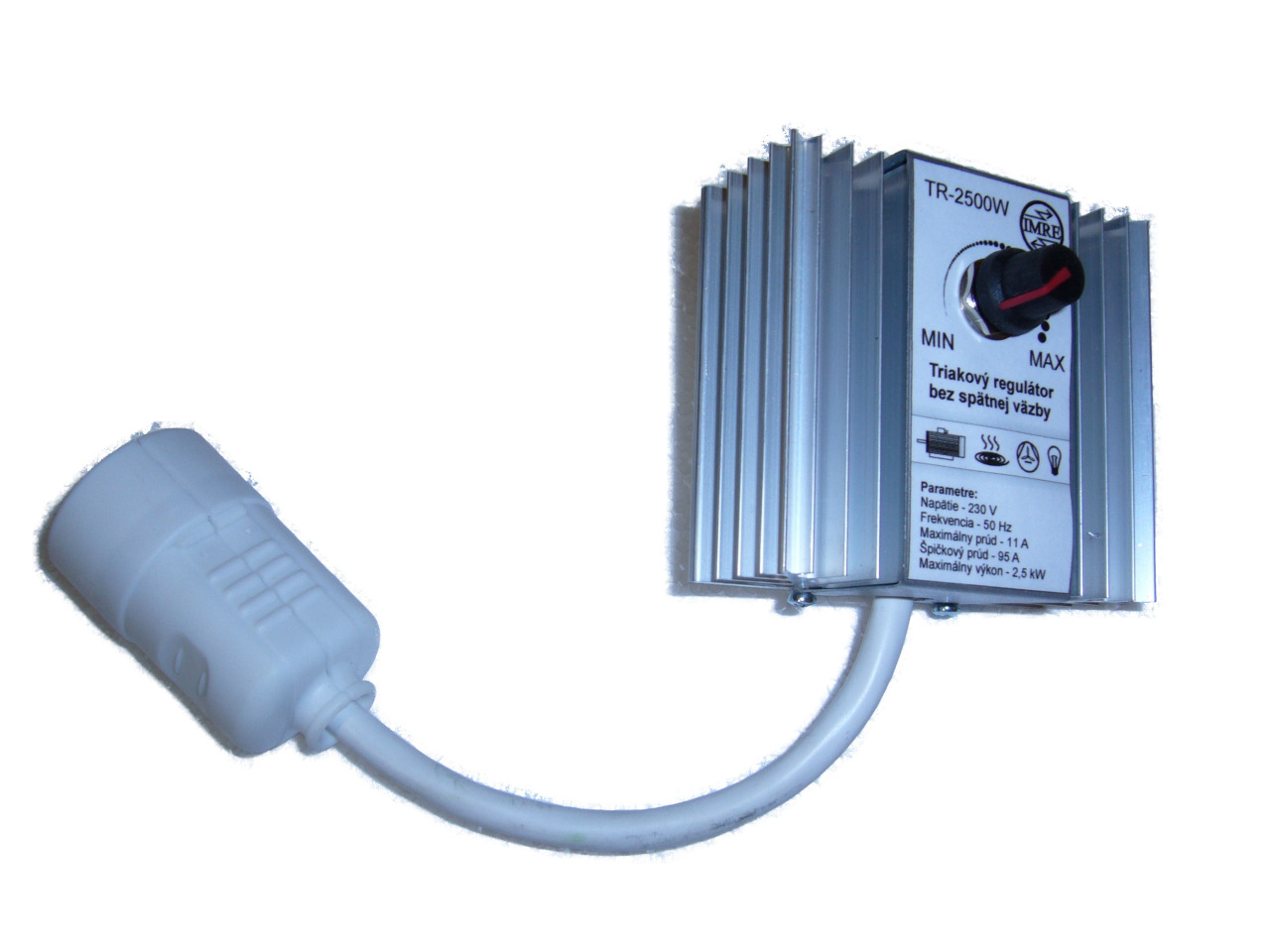

TR-2500W

TRIAKOVÉ  REGULÁTORY

regulácia striedavého prúdu

Orientačná cena riešenia od 46 € podla konkretného riešnia.

CHARAKTERISTIKA

Triakový regulátor pracuje na princípe zmeny strednej hodnoty výstupného prúdu v sieti. Na reguláciu používa triak. Pomocou tejto súčiastky je možné regulovať aj vysoké výkony s veľmi malými stratami, lebo pracujú v spínacom režime. Laicky povedané - veľmi rýchlo zapíname a vypíname zariadenie v určitých časových okamihoch a tým meníme strednú hodnotu výstupného prúdu. Keďže tyristor alebo triak pracuje stále v nule napätia alebo v nule prúdu, straty sú minimálne. Nikdy sa nedostane do lineárneho režimu.

PRINCÍP ČINNOSTI

Zariadenie používa plynulú triakovú fázovú reguláciu bez spätnej väzby. Je to bezstratová regulácia výkonu, tento princíp regulácie mení strednú hodnotu výstupného prúdu. Regulácia je synchronizovaná so sieťou a prepúšťa len určitú časť sinusoidy, tým spôsobí zmenu strednej hodnoty výstupného prúdu. To, aká časť sinusoidy bude prepustená, určuje časová konštanta, ktorá je daná hodnotou kondenzátora, alebo hodnotou rezistora.

V tomto výrobku je kondenzátor pevný a regulácia je daná hodnotou odporového potenciometra. Pri regulátore so spätnou väzbou je regulácia ovplyvňovaná aj hodnotou výstupného napätia. Regulátor sa snaží udržať nastavené výstupné napätie aj pri zmene vstupného napätia.

MAXIMÁLNE ZAŤAŽENIE

Regulátor používajte na účel, na ktorý bol pôvodne vyvinutý na reguláciu komutátorových elektromotorov a na takejto záťaži bol aj testovaný. Po prekročení týchto hodnôt, môže dôjsť k prehriatiu regulátora a pri dlhodobom prekročení k jeho poškodeniu.

• Výkon regulátora je 2,5kW dlhodobo.
• Je vhodný na reguláciu otáčok vŕtačky, uhlovej brúsky, reguláciu otáčok komutatorových motorov, ale aj ako stmievač k nočnej lampe.
• Hodí sa aj na reguláciu, krbových, stropných a strešných ventilátorov. Jeho výhodou je veľký chladič preto sa dá použiť aj na reguláciu výhrevných telies do výkonu 2,5 kW.
• Jeho využitie je široké napríklad na zníženie výkonu bojlerov a rôznych špirál pri napájaní cez solárne panely.
• Regulácia výkonu elektrického kúrenia.
